Peu de personnes se soucient réellement du réglage du jeu hydraulique puisqu'il est impossible sur un grand nombre de pompes centrifuges.
Mais au fait, c’est quoi le jeu hydraulique dans une pompe centrifuge pour eaux usées ?
Pourquoi devrais-je m’en soucier et comment puis-je régler ce problème ?
C’est ce que nous allons vous expliquer dans cet article.
Dans une roue semi-ouverte, ce qui est souvent le cas dans le relevage d’eaux usées et/ou chargées, une plaque ou un anneau d’usure vient « refermer hydrauliquement » la roue.
Bien sûr, comme la plaque ou l’anneau sont fixes et que la roue tourne, il ne peut pas y avoir de contact entre ces deux éléments.
Toutefois, si la distance entre ces deux éléments est trop importante, un débit de recirculation va augmenter avec certaines conséquences dommageables.
• Ce débit de recirculation va entrainer des déchets (lingettes et filasses principalement) qui vont venir se loger sur les aubes et bloquer, petit à petit, la roue.
• Ce débit de recirculation ne sortant pas de la pompe, le débit de sortie en sera réduit, diminuant ainsi le rendement hydraulique de la pompe.
• Enfin, si le liquide est quelque peu abrasif, le passage de ce débit de recirculation va augmenter l’usure sur la plaque ou l’anneau, et hausser ce jeu hydraulique. Plus de jeu, plus de débit de recirculation et donc plus d’usure, … On entre dans un cercle vicieux.
On comprend donc qu’une augmentation du jeu hydraulique va réduire le rendement de la pompe (moins de débit à la sortie) avec une augmentation de la consommation électrique pour transférer le même débit en sortie, sans compter le nombre de bouchage de pompe qui va également augmenter en parallèle.
Ramener la plaque ou l’anneau d’usure vers les aubes de roue semi-ouverte est donc indispensable pour le bon fonctionnement de la pompe.

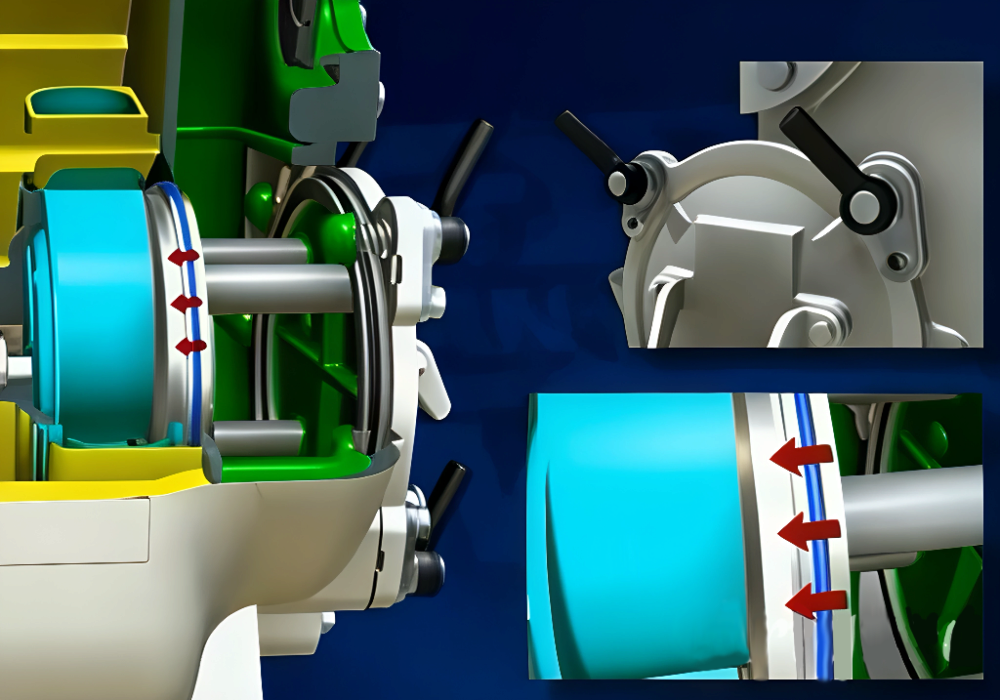

Certaines pompes, comme les pompes Gorman-Rupp, sont équipées d’un système externe de réglage de ce jeu.
En deux mots, avec la plaque d’usure quelque peu usée, vous ramenez cette plaque jusqu'au contact avec aubes de la roue.

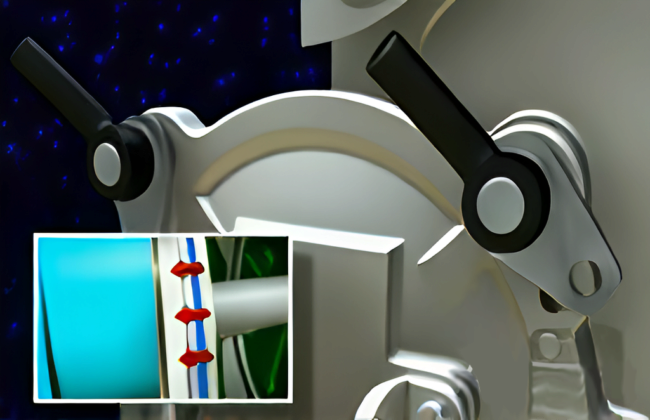

Puis, vous faites une rotation de 3 dents de l’outil de réglage monté sur la pompe, pour faire ressortir la plaque du jeu hydraulique idéal.
Ainsi, même avec une plaque d’usure usée, il est possible de la repositionner à la distance initiale pour garantir le rendement hydraulique optimal de la pompe.
Pour ceux qui désirent visualiser cette opération, la seconde partie de cette vidéo, présente la manipulation simple pour régler le jeu hydraulique.
On voit donc que se soucier du rendement hydraulique d’une pompe est important mais pouvoir garantir son maintien tout au long de la vie de la pompe est tout autant primordial.
Le jeu hydraulique est un élément à surveiller tout au long de la vie de la pompe.
Une augmentation du jeu hydraulique va engendrer consommation énergétique plus importante, mais aussi le risque de
blocage de la pompe par des lingettes ou filasses et va réduire
la durée de vie de votre plaque d’usure.
Un maintien du jeu hydraulique au sein de votre pompe centrifuge pour eaux usées va vous garantir une consommation énergétique moindre tout en réduisant les risques de bouchage par les lingettes et autres filasses.
