Le transfert hydraulique de légumes est souvent perçu comme une simple affaire de pompage : installer une pompe quelque peu adaptée et laisser tourner la ligne. La réalité est plus nuancée. Un système de transfert hydraulique est une chaîne dont chaque maillon conditionne la qualité du produit à l'arrivée. Une pompe parfaitement adaptée ne compense pas un flum mal dimensionné qui introduit des à-coups dans l'alimentation. Des canalisations de refoulement trop étroites annulent les bénéfices d'une roue monocanal. Pour obtenir un transfert sans dommage produit et sans arrêt de ligne, trois composants doivent être maîtrisés conjointement : le flum, la pompe et les canalisations de refoulement. Voici ce qui caractérise un dimensionnement correct pour chacun d'eux.

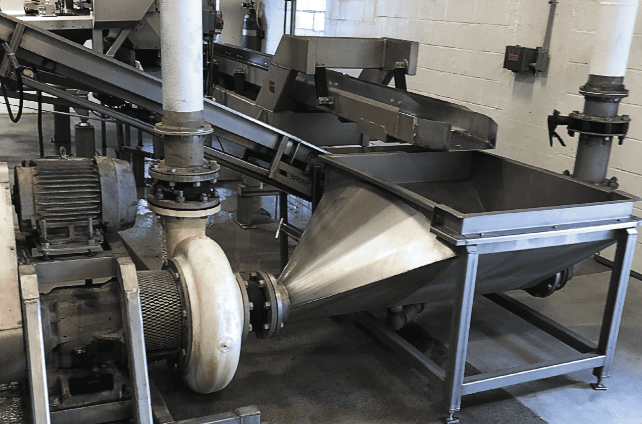

Le flum est le canal d'amenée ouvert qui achemine les légumes en suspension dans l'eau vers l'aspiration de la pompe. Son rôle est souvent sous-estimé, alors qu'il conditionne directement la régularité de l'alimentation de la pompe, et donc la qualité du transfert.
Un flum bien conçu maintient un niveau d'eau constant à l'entrée de la pompe. Lorsque ce niveau fluctue, la pompe aspire tantôt trop d'air, tantôt trop de produit concentré : les coups de bélier et les variations de pression qui en résultent génèrent des contraintes mécaniques supplémentaires sur les légumes, indépendamment des qualités intrinsèques de la pompe. La régularité de l'alimentation est donc le premier critère à garantir.
Le ratio eau/produit est le second paramètre à maîtriser. Le rapport volume d'eau / volume de produit dépend du légume transporté pour assurer une suspension homogène des légumes dans le flum. En dessous de ce rapport, les légumes se concentrent, se superposent et arrivent en masse à la pompe ; au-dessus, le débit d'eau à traiter devient inutilement élevé et augmente les coûts d'exploitation. La vitesse d'écoulement dans le flum doit également être suffisante pour porter les légumes en suspension sans les laisser sédimenter au fond du canal, tout en restant modérée pour ne pas les précipiter trop brutalement vers l'aspiration de la pompe.
Enfin, la géométrie du flum (longueur, pente, section) doit être adaptée à la nature du produit. Un légume rond et dense comme la pomme de terre ne se comporte pas de la même façon qu'un légume tendre et léger comme le brocoli. Un flum dimensionné pour un seul type de produit peut se révéler inadapté si la ligne traite plusieurs références différentes au cours d'une même campagne.
Une fois l'alimentation régularisée par le flum, le produit doit traverser la pompe sans y subir de dommage. C'est sur ce point qu'une pompe centrifuge standard atteint ses limites : sa roue multicanale et son bec de volute génèrent des impacts répétés sur le produit à chaque rotation, indépendamment du débit ou de la vitesse de fonctionnement. Le résultat est systématique (légumes écrasés, brisés ou cisaillés) et ne peut pas être corrigé par un réglage d'exploitation.

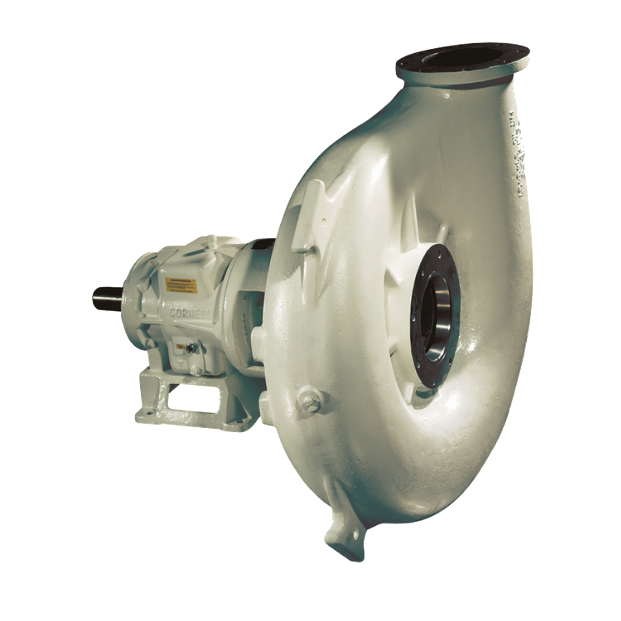

La pompe Cornell Food Pump a été conçue pour éliminer ces deux causes de dommage à la source. Sa volute décentrée et élargie et l’absence de bec de volute supprime les chocs : le produit s'écoule en continu dans la volute sans subir de discontinuité de pression brutale. Sa roue monocanal à aube large et arrondie offre un passage généreux aux légumes entiers ou transformés, avec un contact minimal avec les surfaces internes. Les contours lisses de l'ensemble du corps de pompe complètent ce dispositif en éliminant les zones de turbulence qui cisaillent les produits fragiles.

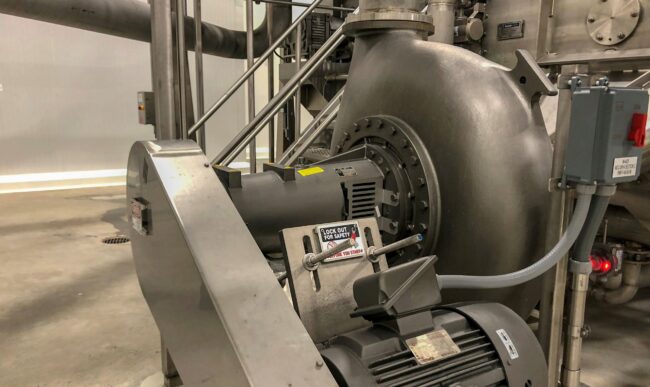

Pour approfondir les mécanismes en jeu et comprendre pourquoi la conception d'une pompe centrifuge standard est incompatible avec le transfert de produits alimentaires fragiles, vous pouvez consulter notre article dédié sur les pompes alimentaires. Déclinée de 3 à 12 pouces pour s'adapter à toutes les tailles de lignes de production, la pompe Cornell Food Pump est en service dans les usines agroalimentaires du monde entier depuis les années 1950.

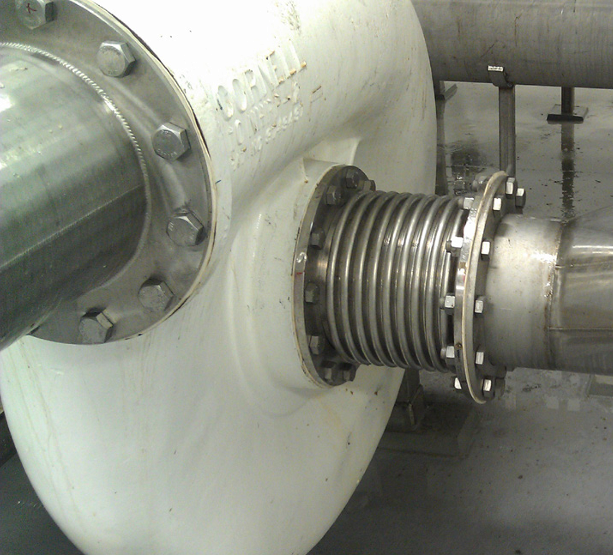

Le produit sort de la pompe dans de bonnes conditions : il reste à l'acheminer jusqu'à sa destination sans que les canalisations de refoulement n'annulent les précautions prises en amont. Deux risques opposés doivent être gérés simultanément.
Le premier est celui d'un diamètre de canalisation trop petit. Une section insuffisante impose au mélange eau/légumes une vitesse d'écoulement élevée. À grande vitesse, chaque changement de direction (coude, té, réduction) devient un point d'impact pour les légumes, qui heurtent les parois avec une énergie cinétique proportionnelle au carré de la vitesse. Les dommages observés en bout de ligne sont alors souvent imputés à tort à la pompe, alors que leur origine se situe dans les canalisations.
Le second risque est inverse : un diamètre trop grand réduit la vitesse d'écoulement en dessous du seuil nécessaire pour maintenir les légumes en suspension. Ils sédimentent alors dans les parties basses de la canalisation, s'accumulent progressivement et finissent par provoquer des bouchages ou des arrêts de ligne. Trouver la vitesse d'écoulement adaptée, suffisamment élevée pour porter le produit, suffisamment modérée pour ne pas l'endommager aux changements de direction, est un exercice d'équilibre qui dépend de la densité, de la taille et de la fragilité du légume transféré.
La géométrie des canalisations joue également un rôle important. Les coudes à grand rayon de courbure atténuent les chocs aux changements de direction en étalant la déviation sur une plus grande longueur, réduisant ainsi l'énergie d'impact par unité de surface. Les coudes à angle vif, à l'inverse, concentrent l'impact sur une surface réduite et dégradent les légumes fragiles même à vitesse modérée. Le choix du matériau de canalisation et l'état de surface intérieur, lisse versus rugueux, contribuent dans une moindre mesure à limiter l'abrasion sur les produits de surface délicate.
Le dimensionnement des canalisations de refoulement doit donc être réalisé en cohérence avec le débit de la pompe, la nature du produit et la longueur du circuit. Un calcul adapté à chaque application, intégrant les pertes de charge et les contraintes spécifiques du produit, est indispensable pour garantir l'efficacité de l'ensemble du système.

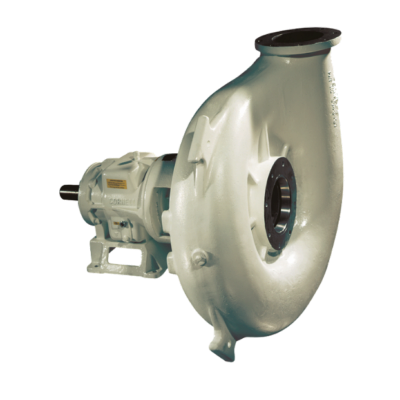

Déclinée de 3 à 12’’ avec une volute décentrée et une roue monocanal qui permet de protéger les légumes lors du pompage
