Les lagunes de stockage des eaux industrielles ou urbaines sont souvent réalisées à partir d’une excavation de terres, revêtue d’une bâche en EPDM afin de créer ce stockage. Ainsi, on s’assure que l’eau contenue dans cette retenue ne viendra à aucun moment polluer le sous-sol.
On y installe ensuite un système de pompage et, éventuellement, d’aération.
Toutefois, ces éléments nécessitent une maintenance préventive, voire curative.
Et c’est là que les problèmes peuvent commencer : comment sortir ces organes de la lagune sans abîmer cette bâche en EPDM ?
Différentes solutions peuvent être envisagées, mais deux grandes options se distinguent : soit on place ces éléments dans la lagune, soit on les installe à l’extérieur.
La plus simple, en apparence, est de positionner les pompes au fond de la lagune.
Pour les extraire, vous avez la possibilité d’utiliser une grue afin d’éviter tout frottement de la pompe et des tuyaux sur la paroi en EPDM.
D’autres vont créer une rampe avec un chariot pour sortir les pompes ou les agitateurs. Cela reste compliqué et peu fiable dans le temps.

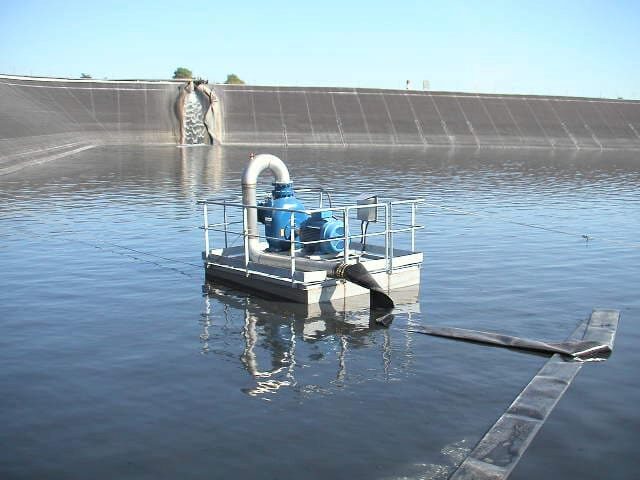

Si nous sommes à l’étape de conception, on peut créer un ponton pour y installer les pompes submersibles et les agitateurs. Cela demande de concevoir une assise pour les pieds de ce ponton sur la bâche. En fonction de la profondeur de la lagune et de son angle par rapport à la berge, ce ponton nécessitera une passerelle et une certaine profondeur de pieds.
Enfin, une variante de ce ponton consiste à installer un poste de relevage connecté gravitairement à la lagune. La liaison devra être parfaitement étanche pour amener les eaux dans ce poste et permettre de le gérer comme un poste classique, avec des barres de guidage et des pompes submersibles.
Bien sûr, cette solution ne peut être envisagée pour les agitateurs.

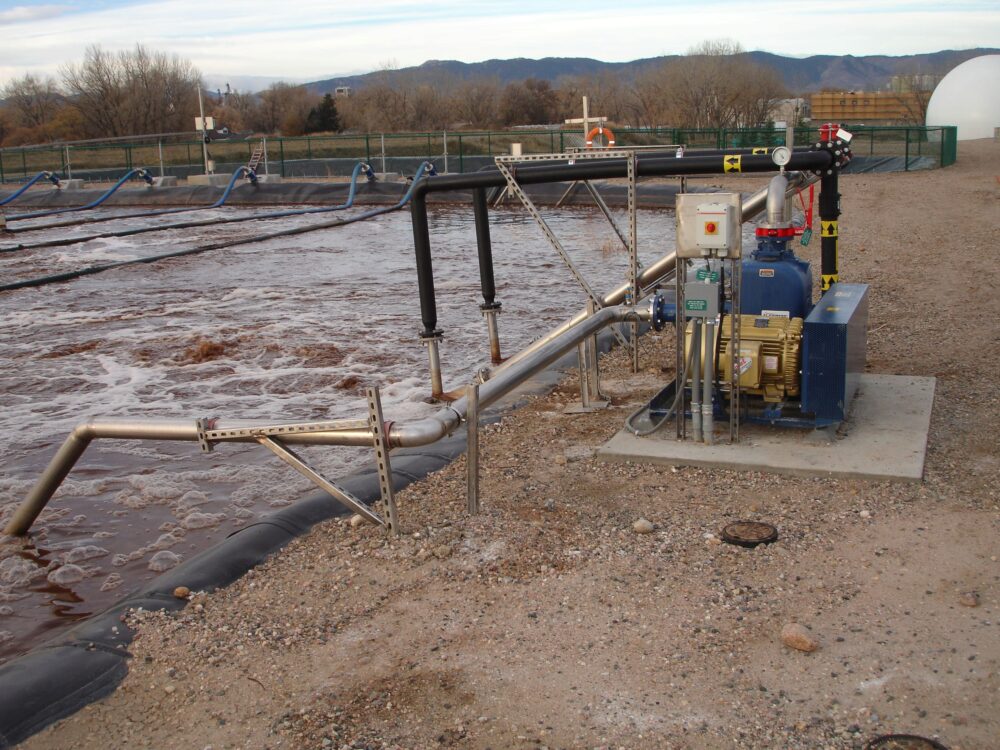

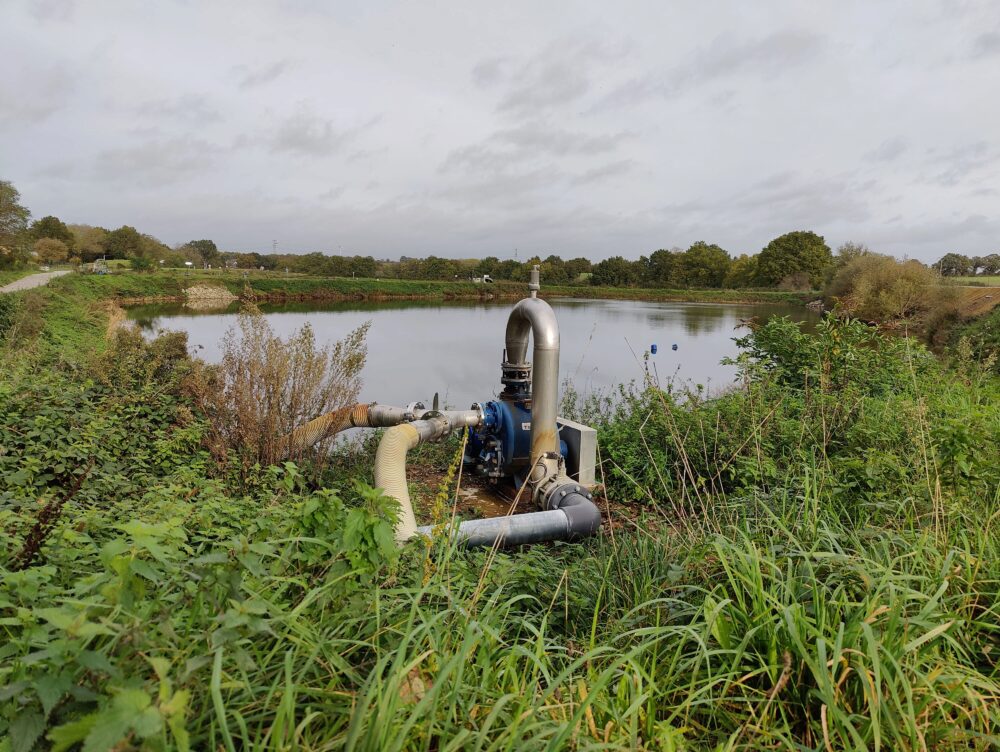

Et pourquoi ne pas s’affranchir totalement des risques de déchirure ou de perte d’étanchéité en plaçant les pompes en dehors de la lagune, directement sur la berge ?
Les canalisations d’aspiration sont installées une bonne fois pour toutes à l’endroit souhaité dans la lagune. Les équipes de maintenance n’ont ainsi plus besoin d’y intervenir : les pompes restent au sec sur la berge, supprimant toute nécessité de recourir à une grue pour les extraire de l’eau.
On peut même envisager d’utiliser ces pompes comme aérateurs, en orientant leur refoulement à travers des hydroéjecteurs, placés à l’opposé de la zone d’aspiration.
De cette manière, les équipes de maintenance peuvent réaliser leurs opérations préventives ou correctives en toute autonomie, sans contrainte de levage, et sans jamais risquer d’endommager la bâche EPDM. Le risque de perte d’étanchéité est donc totalement éliminé.
Grâce à une capacité d’amorçage allant jusqu’à 7,6 mètres, ces pompes peuvent être facilement mises en œuvre dans la quasi-totalité des lagunes.
Des solutions existent, mais elles présentent chacune des contraintes plus ou moins importantes à l’usage.
Tout équipement installé dans la lagune devra, tôt ou tard, être retiré pour maintenance, une opération délicate qui doit impérativement se faire sans endommager la bâche EPDM, dont la résistance au déchirement reste limitée.
La solution la plus simple et la plus sûre consiste à installer les pompes en dehors de la lagune, directement sur la berge. Cette configuration offre une maintenance facile, rapide et sécurisée pour les équipes d’intervention, tout en préservant l’intégrité de l’étanchéité de la lagune.
Gamme de débit jusqu’à près de 900 m3/h - Pression de refoulement jusqu'à 3 bars - Passage libre jusqu’à 76 mm - Différents types de métallurgies et de joints en fonction de l’effluent à relever.
Gamme de débit jusqu’à près de 300 m3/h - Pression de refoulement jusqu'à 6 bars - Passage libre jusqu’à 31 mm - Différents types de métallurgies et de joints en fonction de l’effluent à relever.
