Dans les stations d'épuration, les unités de méthanisation et de nombreuses industries agroalimentaires, les échangeurs de chaleur tubulaires assurent le chauffage des boues avant traitement biologique ou digestion anaérobie. Leur efficacité thermique est reconnue, mais leur conception les rend particulièrement vulnérables aux matières fibreuses : lingettes, chiffons, cheveux, textiles et autres solides filandreux qui transitent avec les boues. Sur le terrain, de nombreux exploitants finissent par considérer le désengorgement de ces échangeurs comme une tâche de maintenance banale, presque inévitable. Dans les cas les plus sévères, les arrêts non planifiés peuvent survenir une à deux fois par semaine, avec à la clé une perte de production, une hausse des coûts de main-d'œuvre et une fiabilité de process dégradée. Cet article détaille le mécanisme à l'origine de ces colmatages, puis explique comment un conditionnement des boues en amont, via une pompe dilacératrice, permet de s'en affranchir durablement.
Un échangeur de chaleur tubulaire fonctionne sur un principe simple : le fluide chargé circule dans un faisceau de tubes de diamètre réduit, ce qui maximise la surface d'échange thermique par rapport au volume traité. Cette même conception, qui fait sa performance, devient sa faiblesse dès que des matières fibreuses s'y engagent. Les lingettes, chiffons, filasses et autres textiles ne se dégradent pas naturellement au contact du flux et conservent leur longueur d'origine tout au long du parcours.
Lorsqu'une pompe centrifuge classique alimente l'échangeur, elle transfère ces solides sans en réduire la taille. Les fibres s'accrochent alors aux parois internes des tubes, se retissent entre elles et finissent par former des voutes qui obstruent progressivement la section de passage. Ce phénomène de colmatage n'est pas instantané : il se construit couche après couche, jusqu'à ce que le débit chute ou que la pression amont augmente de façon anormale.
La conséquence directe est une dégradation du transfert thermique, puisque la section utile des tubes diminue et que le film de matières accumulées agit comme un isolant. Au-delà d'un certain seuil, l'exploitant n'a plus d'autre choix que d'arrêter le process pour intervenir manuellement, ce qui explique la fréquence élevée de ces arrêts dans les installations non équipées d'un conditionnement préalable des boues.
La solution la plus efficace consiste à traiter la cause du colmatage avant qu'elle n'atteigne l'échangeur, plutôt que de gérer ses conséquences. Une pompe dilacératrice installée en amont de l'échangeur réduit en continu la taille des fibres et matières filandreuses, tout en assurant le transfert du débit process complet. Contrairement à une pompe centrifuge standard qui se contente de faire transiter les solides, ce type de pompe intègre un système de coupe qui agit à chaque passage du flux.

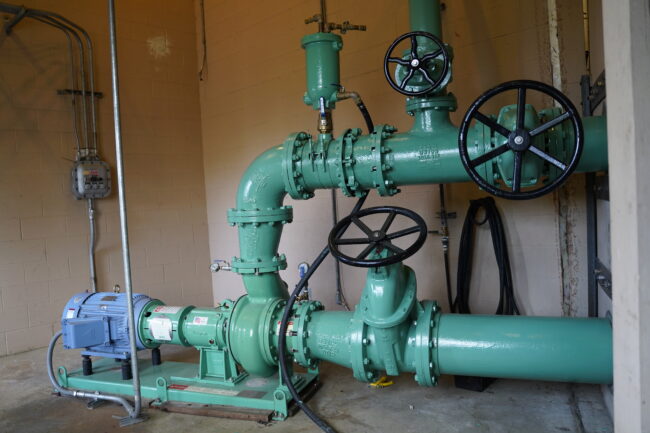

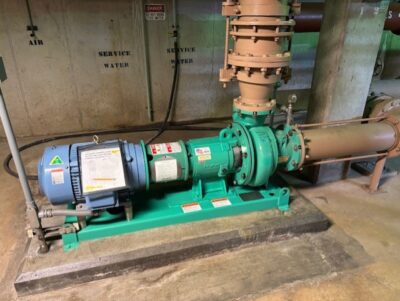

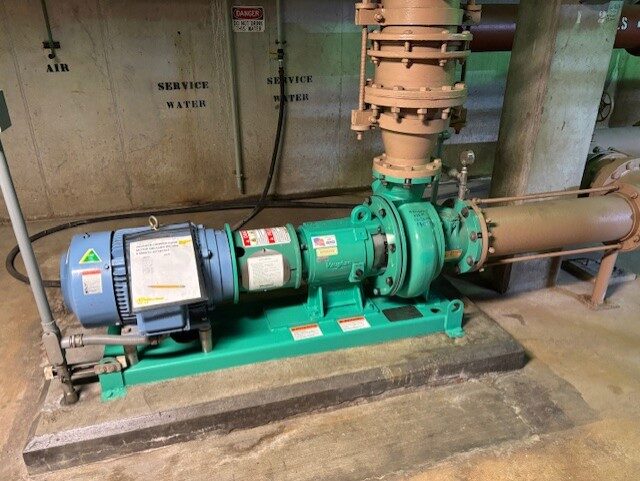

La pompe dilacératrice Vaughan, que Hydro Group propose pour ce type d'application, illustre bien ce principe : son système de coupe fait partie intégrante de la conception hydraulique, et non d'un accessoire rapporté. Les lingettes, chiffons, cheveux et fibres sont réduits en particules plus courtes et plus régulières avant même d'entrer dans le faisceau tubulaire de l'échangeur. Cette réduction dimensionnelle empêche le retissage des fibres et la formation de voute qui sont à l'origine du colmatage.
Ce conditionnement en amont ne se limite pas à protéger l'échangeur. Les boues ainsi traitées présentent une granulométrie plus homogène, ce qui facilite également leur écoulement dans les canalisations et réduit les à-coups de charge sur les équipements situés en aval.
Les retours d'exploitation confirment cet effet en cascade. Sur des installations où les arrêts liés au colmatage de l'échangeur survenaient jusqu'à une à deux fois par semaine, la mise en place d'une pompe dilacératrice en amont permet un fonctionnement continu, sans intervention manuelle récurrente sur l'échangeur. L'intervention de l'opérateur, auparavant fréquente, devient l'exception plutôt que la règle.
Ce gain de fiabilité ne se limite pas à l'échangeur lui-même. Les équipements situés plus loin dans le process, qu'il s'agisse de pompes de transfert, de vannes ou de dispositifs d'agitation dans les digesteurs, bénéficient eux aussi d'un flux de boues mieux conditionné. La maintenance globale de la ligne de traitement s'en trouve allégée, avec moins d'interruptions imprévues et une meilleure prévisibilité des opérations.
Cette approche s'applique aussi bien aux stations d'épuration municipales et aux installations de méthanisation qu'aux industries transformant des effluents chargés en matières fibreuses : agroalimentaire, brasseries, papeterie ou encore traitement des sous-produits animaux. Partout où un échangeur tubulaire est exposé à ce type de solides, le conditionnement en amont reste le levier le plus direct pour en garantir la fiabilité.
Gamme de débit jusqu’à plus 2.000 m³/h - Pression différentielle de près de 90 mCE. Métallurgies et joints adaptés en fonction des particularités de l’effluent.
Gamme de débit jusqu’à plus 1.500 m³/h - Pression de refoulement jusqu’à 90 mCE. Joints et métallurgies adaptables par rapport à votre effluent. Motorisation IP55
