La hauteur d’aspiration d’une pompe est un paramètre déterminant pour garantir un bon fonctionnement hydraulique. Dans une installation de pompage, elle ne dépend pas seulement de la distance entre le liquide et la pompe : elle résulte aussi de plusieurs contraintes physiques, mécaniques et hydrauliques. Pour éviter les problèmes de désamorçage, de cavitation ou de baisse de débit, il est essentiel d’identifier les facteurs qui influencent réellement l’aspiration.
En pratique, de nombreux exploitants sous-estiment encore l’impact de la conduite d’aspiration, de la température du fluide ou de l’état de la pompe. Pourtant, ces éléments peuvent modifier fortement les performances d’un équipement, en particulier dans les applications d’eaux usées, d’effluents chargés ou de liquides industriels. Une pompe bien choisie sur le papier peut devenir instable si les conditions d’aspiration sont mal évaluées.
Voici les 10 facteurs qui affectent la hauteur d’aspiration d’une pompe et qu’il faut analyser avant toute installation.

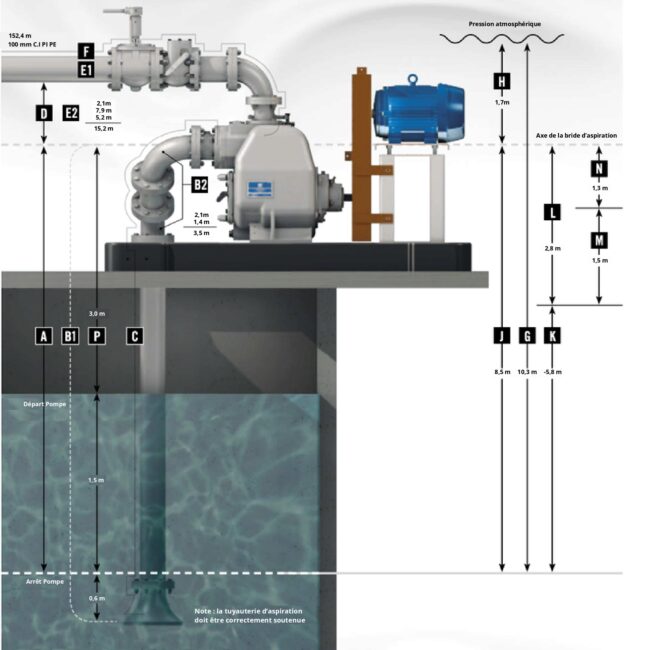

La première donnée à prendre en compte est la hauteur géométrique, c’est-à-dire la distance verticale entre le niveau du liquide et l’axe de la roue de la pompe. Plus cette hauteur augmente, plus la pompe doit fournir d’effort (ou plus de dépression) pour aspirer le fluide. C’est un critère fondamental dans le dimensionnement hydraulique.
Cette hauteur varie selon le niveau du réservoir, la configuration du poste et les fluctuations de remplissage. Une pompe peut fonctionner correctement lorsque le niveau est haut, puis devenir plus difficile à amorcer lorsque le niveau baisse. Il faut donc toujours raisonner sur la situation la plus défavorable.
2. Le NPSH requis par la pompe
Le NPSH requis est un paramètre essentiel pour éviter la cavitation. Il correspond à la pression minimale nécessaire à l’entrée de la pompe pour que le liquide reste stable sans formation de bulles de vapeur. Si le NPSH disponible est inférieur au NPSH requis, la pompe peut perdre en rendement et subir des dégradations.
Ce point est particulièrement important pour les pompes centrifuges auto-amorçante. Une bonne hauteur d’aspiration ne suffit pas si la marge de pression n’est pas suffisante. Le NPSH doit donc être intégré dès la phase de sélection de la pompe.
La densité de l’effluent influence directement l’énergie nécessaire au pompage. Plus le liquide est dense, plus il oppose de résistance au déplacement, ce qui augmente la charge hydraulique à fournir. C’est un facteur souvent oublié lorsque l’on compare de l’eau claire à des effluents chargés, des boues ou des liquides visqueux.
Dans les installations agricoles, industrielles ou d’assainissement, la densité du fluide peut varier selon la quantité de matières en suspension. Il est donc indispensable de dimensionner la pompe en fonction du liquide réel et non d’un fluide théorique.
La pression de vapeur dépend de la température du liquide. Plus la température augmente, plus cette pression s’élève, ce qui réduit la marge disponible avant l’apparition de la cavitation. Un fluide chaud est donc plus difficile à aspirer qu’un fluide froid.
Ce facteur est essentiel dans les applications où les effluents ou les liquides transférés peuvent être tièdes ou chauffés. Il faut toujours vérifier la température de fonctionnement réelle, car elle influe directement sur la stabilité de l’aspiration et sur le NPSH disponible.
7. La viscosité du liquide
8. L'étanchéité de la canalisation d'aspiration
9. Les pertes de charges dans la conduite
10. L'état de la pompe et ses tolérances internes
La hauteur d’aspiration d’une pompe dépend d’un ensemble de paramètres qu’il faut analyser de manière globale. Hauteur géométrique, NPSH, densité, pression atmosphérique, submergence, température, viscosité, étanchéité, pertes de charges et état de la pompe constituent les 10 facteurs principaux à vérifier.
En maîtrisant ces éléments, il devient plus simple de choisir une pompe adaptée, de sécuriser l’installation et d’éviter les problèmes de cavitation ou de désamorçage. Dans les applications d’eaux usées, d’effluents chargés ou de liquides industriels, cette approche est indispensable pour obtenir un pompage fiable et durable.
