Dans un digesteur, qu'il s'agisse d'un ouvrage urbain de station d'épuration ou d'un digesteur de méthanisation agricole, le contenu n'est jamais naturellement homogène. Dès que l'agitation se ralentit ou s'interrompt, les différentes fractions du substrat se séparent selon leur densité, formant des couches distinctes qui paralysent progressivement l'activité biologique. Ce phénomène de stratification est l'un des principaux freins à la performance d'une installation de digestion anaérobie. La réponse classique : l'agitateur mécanique submergé résout en partie le problème, mais génère ses propres contraints d'exploitation qui poussent de nombreux exploitants à chercher une alternative. Le système Rotamix, combinant une pompe dilacératrice externe et des éjecteurs statiques, permet aujourd'hui d'assurer une agitation tridimensionnelle complète sans aucune pièce mobile à l'intérieur du digesteur et ce, pour les deux marchés urbain et agricole.
La stratification est un phénomène physique simple, mais ses conséquences sur l'exploitation sont considérables. Lorsque la masse contenue dans un digesteur n'est pas maintenue en mouvement, trois zones distinctes se forment naturellement selon la densité des éléments en présence.
En surface, les graisses, les matières fibreuses et les mousses remontent et forment une croûte flottante compacte. Cette couche s'épaissit progressivement et peut atteindre des dimensions suffisantes pour bloquer les équipements d'extraction, obstruer les échangeurs thermiques et confiner des poches de biogaz qui perturbent la circulation dans la cuve. Au fond, les éléments lourds (sables, résidus minéraux, particules denses) se déposent et s'accumulent en formant une couche de sédimentation qui réduit le volume utile du digesteur et accélère l'usure des pompes qui tentent de les aspirer. Entre ces deux extrêmes, la zone liquide centrale peut sembler active, mais elle est en réalité parcourue de zones mortes, des volumes où le brassage est insuffisant pour maintenir un contact efficace entre les bactéries anaérobies et le substrat frais entrant.
Ces zones mortes ont une conséquence directe sur la performance biologique de l'installation : les bactéries ne trouvant plus de substrat frais à portée s'y raréfient, la dégradation de la matière organique ralentit et la production de biogaz chute. À plus long terme, la stratification oblige à des interventions de curage coûteuses et à des arrêts d'exploitation difficiles à planifier, tant en milieu urbain que dans une unité de méthanisation agricole où chaque jour d'arrêt impacte directement la rentabilité.
Face à la stratification, l'agitateur mécanique submergé reste la solution la plus répandue. Son principe est connu : un arbre de transmission motorisé entraîne une hélice ou un ensemble de pales directement immergés dans le substrat, créant un mouvement de brassage. Cette approche fonctionne, mais elle concentre toutes les contraintes d'exploitation là où elles sont le plus difficiles à gérer à l'intérieur du digesteur.
Un milieu de digestion anaérobie est par nature agressif pour les équipements mécaniques. Les matières fibreuses s'enroulent autour des arbres de transmission et des hélices, les particules abrasives accélèrent l'usure des pièces en rotation, et l'atmosphère chargée en H₂S corrode les joints et les paliers. Le résultat est prévisible : les agitateurs mécaniques tombent régulièrement en panne, souvent au moment où l'installation tourne à pleine charge. L'intervention de maintenance qui s'ensuit est particulièrement contraignante sur un digesteur couvert, où la pression de biogaz impose des procédures strictes pour toute ouverture. Vidange partielle, mise en sécurité du biogaz, intervention en espace confiné : chaque opération représente un risque pour les intervenants, un coût de main-d'œuvre élevé et un arrêt d'exploitation de plusieurs jours.
C'est précisément ce contexte qui a conduit au développement d'une approche radicalement différente : déplacer l'intégralité des pièces en mouvement à l'extérieur du digesteur, et assurer l'agitation uniquement par voie hydraulique depuis l'extérieur de la cuve.

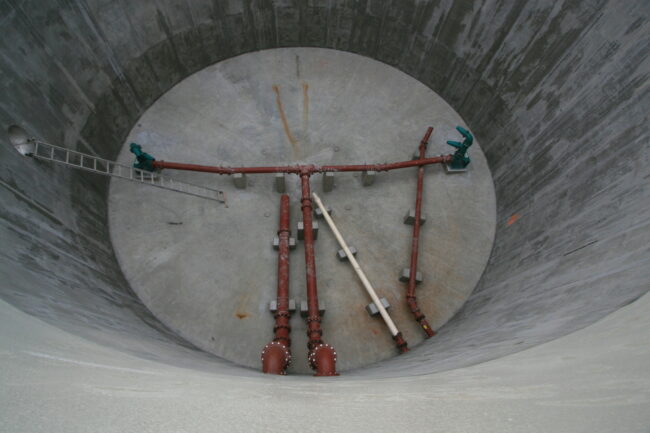

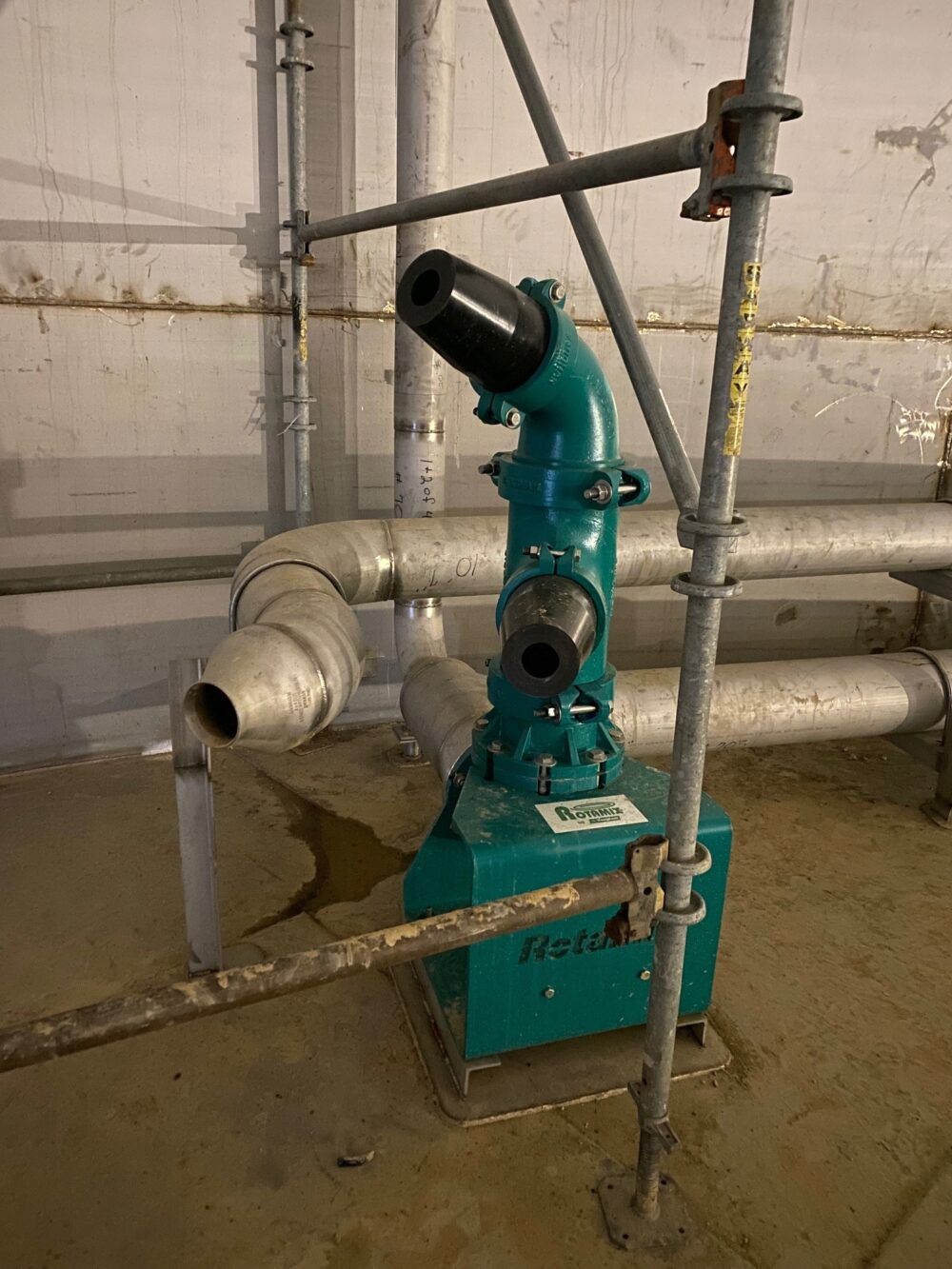

Le système Rotamix repose sur un principe en apparence simple : une pompe dilacératrice Vaughan, installée à l'extérieur du digesteur, aspire le substrat et le renvoie à l'intérieur via des éjecteurs statiques fixés sur les parois ou le fond de la cuve. Ces éjecteurs, disponibles en configurations simple, double ou triple selon la géométrie et le volume du réservoir, n'ont aucune pièce mobile. Une fois en place, ils ne requièrent aucune maintenance interne.
Le flux généré par les éjecteurs n'est pas un simple courant unidirectionnel. Grâce au positionnement calculé des buses et aux vitesses d'éjection élevées, le système crée simultanément deux zones de mélange complémentaires : une rotation uniforme du substrat en périphérie de la cuve et un vortex à axe vertical au centre. Cette combinaison assure une couverture volumétrique complète du digesteur, y compris dans les zones habituellement délaissées par les agitateurs classiques : les angles, les colonnes de support, les zones basses. La croûte flottante est brisée en continu depuis l'intérieur du mouvement rotatif, la sédimentation est empêchée par les courants ascendants, et la température est homogénéisée à l'ensemble de la masse.
La pompe dilacératrice Vaughan apporte une deuxième fonction, indissociable de la première. Avant de renvoyer le substrat vers les éjecteurs, elle dilacère en continu les matières fibreuses et les solides présents dans l'effluent. Cette dilacération produit deux effets cumulatifs : les buses ne se bouchent jamais, même avec des intrants très chargés en fibres ou en résidus végétaux, et la réduction progressive de la taille des particules augmente la surface de contact entre le substrat et les bactéries anaérobies. De ce fait, le système Rotamix n'est pas seulement un outil d'agitation, il améliore directement le rendement biologique de la digestion et donc la production de biogaz de l'installation.
Chaque installation fait l'objet d'une étude préalable qui détermine le nombre d'éjecteurs, leur positionnement et les angles d'éjection en fonction de la géométrie exacte du réservoir, de son volume et de la nature du substrat traité. Le système fonctionne indépendamment du niveau de liquide dans la cuve, ce qui le rend opérationnel en toutes circonstances, y compris en phase de remplissage ou de vidange partielle. Côté durabilité, les éjecteurs sont fabriqués en fonte ductile émaillée, un matériau choisi pour sa résistance à l'abrasion, à la corrosion et à la formation de struvite. Ils bénéficient d'une garantie de dix ans, ce qui témoigne de la fiabilité attendue en exploitation réelle. Tout l'équipement nécessitant une intervention de maintenance (la pompe, les vannes, les raccords) se trouve à l'extérieur du digesteur, accessible à tout moment sans arrêt ni vidange de l'installation.
Cette architecture fait du Rotamix une solution adaptée aux digesteurs anaérobies urbains, aux unités de méthanisation agricole traitant des lisiers, des fumiers ou des déchets alimentaires, et plus largement à tout bassin industriel où la stratification d'un effluent chargé pèse sur la performance de l'installation.
Gamme de débit jusqu’à plus 2.000 m³/h - Pression différentielle de près de 90 mCE. Métallurgies et joints adaptés en fonction des particularités de l’effluent.
Solution composée d’une pompe dilacératrice et d’éjecteurs placés au sein de la fosse pour créer un flux d’agitation tridimensionnel sans aucune partie tournante dans l’effluent.
