Comment fonctionne une vanne de chasse d’air pour une pompe autoamorçante ?

Lors de l’amorçage d’une pompe autoamorçante, le volume d’air contenu dans la canalisation d’aspiration doit être évacué de la pompe. Si ce volume d'air ne peut pas être évacué naturellement par la présence d'un clapet anti-retour ou d'un point bas, capturant un bouchon d'eau, la pompe ne pourra pas monter en pression et totalement s'amorçer.

Comment effectuer cette opération d'évacuer de l'air, simplement et automatiquement ?


Un robinet, une vanne, une soupape, un simple by-pass, comme sur cette photo... ou, par le truchement d’une vanne de chasse d’air automatique dont nous allons expliquer son fonctionnement.

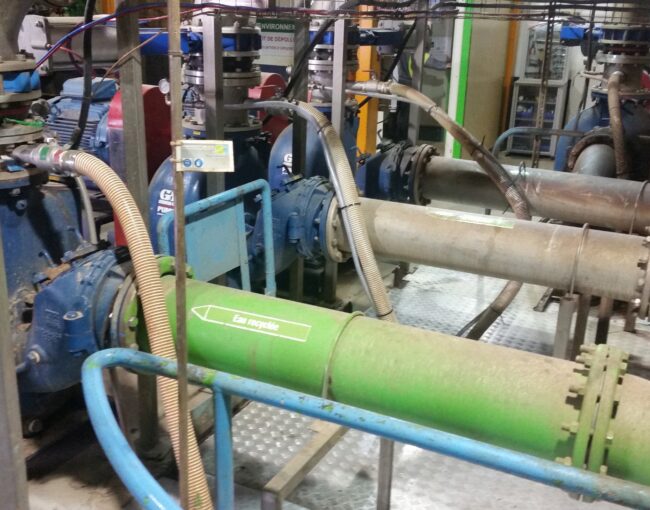

Pompe autoamorçante avec bypass
Détail de fonctionnement d'une vanne de chasse d'air
Détail de fonctionnement d'une vanne de chasse d'air

Une pompe autoamorçante a la capacité d’aspirer le volume d’air contenu dans votre canalisation d’aspiration. Si votre canalisation de refoulement est vide, l’air pourra facilement s’échapper jusqu’à la sortie de la canalisation.
Mais si votre refoulement dispose d’un clapet anti-retour ou d’un point bas formant un bouchon d’eau, cet air à évacuer sera emprisonné entre la roue de la pompe et ce bouchon.

Comme cet air est un gaz compressible, il ne sera pas possible pour cette pompe centrifuge de donner à ce gaz la pression nécessaire pour "ôter" ce bouchon.

Dans ce cas, il sera indispensable que votre circuit de refoulement dispose d’un by-pass hydraulique.
De la simple canalisation de faible diamètre retournant vers la fosse à la vanne de chasse d’air automatique en passant par une ventouse ou un robinet à fermeture manuel, voici les solutions qui peuvent être mise en œuvre.


La vanne de chasse d’air est automatique. Cela veut dire qu’elle va s’ouvrir et se fermer quand la pompe en aura besoin mais sans assistance électrique.

La vanne est ouverte de base, lorsque la canalisation est sans pression, pompe à l'arrêt. (Dessin 1)
A l’amorçage, la vanne reste ouverte car la pompe ne peut comprimer l’air à évacuer.

Dès que l’air se raréfie, la pompe va mettre l’effluent sous pression par la force centrifuge générée.

Par le truchement d’une membrane et d’un ressort, cette membrane va pousser un arbre qui va obturer ce by-pass. (Dessin 2)

A l’arrêt de la pompe, par l’absence de pression au refoulement, le ressort va ramener l’arbre à sa position initiale, ouvrant ainsi le by-pass pour le prochain amorçage. (Dessin 3)


En fonction de la compression du ressort, il sera plus ou moins difficile pour la membrane de mouvoir l’arbre en sa position fermée. On pourra donc jouer sur le type de ressort mais également, par le biais d’une goupille, sur sa tension.

Ainsi, en fonction de la pression statique exercée sur le clapet anti-retour, on pourra choisir son ressort afin d’éviter que cette vanne de chasse d’air ne s'ouvre ou se ferme trop précipitamment.


En conclusion,

La vanne de chasse d’air peut devenir indispensable, dans certaines configurations, lors de la phase d’amorçage d’une pompe autoamorçante. Cette vanne de chasse d’air permet d’évacuer l’air de la volute et de la canalisation de refoulement afin de permettre à la pompe centrifuge de monter en pression et de lever l’éventuel clapet anti-retour au refoulement.

C’est une solution simple à mettre en œuvre et ne demandant pas d’automatisme ou d’électricité.
